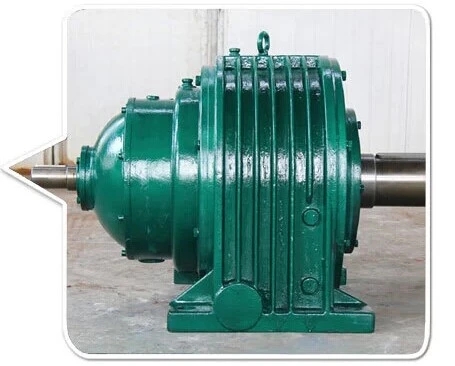

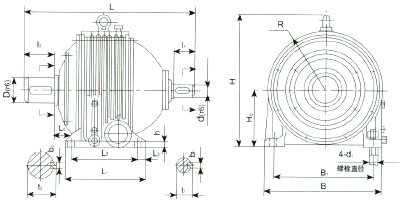

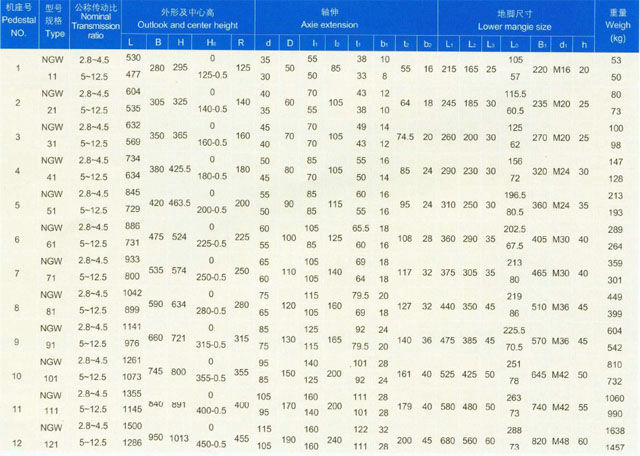

單級NGW型減速器外形及安裝尺寸:

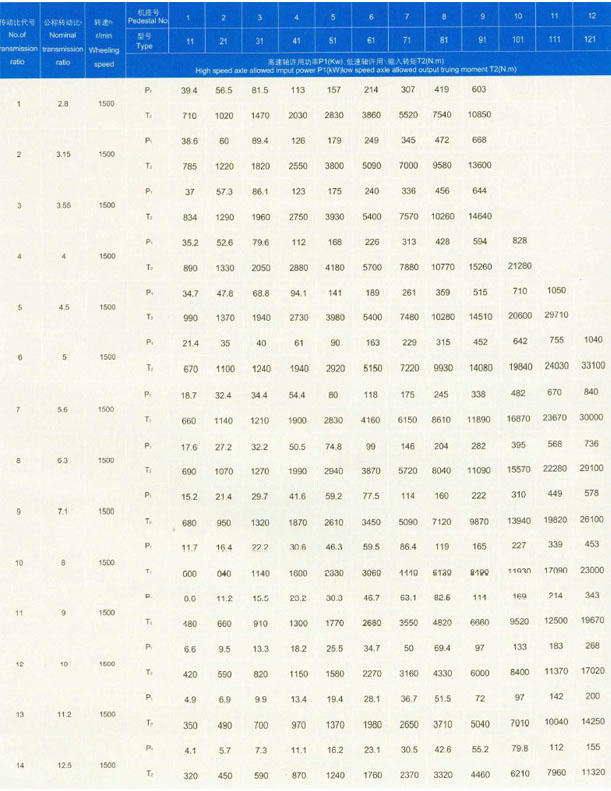

單級減速器承載能力表:

減速機的選用方法

a．選用NGW型行星減速器時，應根據使用條件按下式計算：Nx=NsKlK2或Mx=MsKlK2
式中In which Nx-——選用輸入功率
             Ns-——實際輸入功率
             Mx——選用輸出扭矩
             Ms——實際輸出扭矩

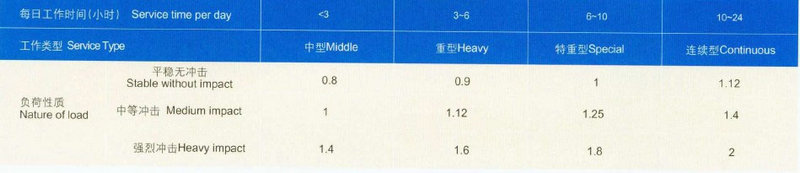

             K1——使用系數，見表17

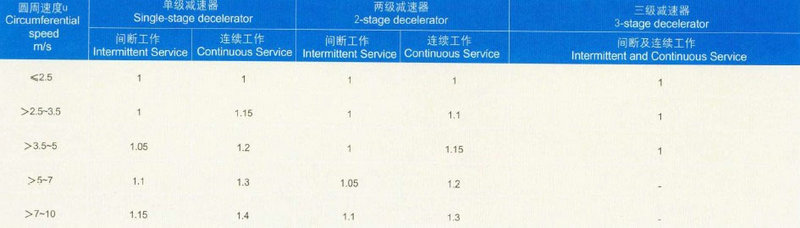

             K2——與潤滑有關的系數。當減速器采用循環潤滑時K2=1，當減速器采用油池潤滑時K2推薦值見表18
根據計算出的NX或MX和其它已知條件按表11—16選用。所選用減速器應滿足Nx≤N1或Mx≤MH。

A3減速器的選用
本標準減速器的承載能力受機械強度和熱平衡許用功率兩方面的限制，因此減速器的選用必須通過兩個功率表。首先按減速器機械強度公稱輸入功率P1先用，如果減速器的實用輸入轉速與承載能力表中的四檔(1500，1000，750，600)轉速之某一檔轉速相對誤差不超過4％，可按該檔轉速下的公稱功率選用相當規格的減速器。如果轉速相對誤差超過4％，則應按實際轉速折算減數器的公稱功率選用。然后校核減速器熱平衡許用功率。

例：  由電動機、減速器驅動一臺重型鋼帶式輸送機；  電動機功率P=55KW，轉速n1=1500r/min，傳動輥筒轉速n2=1.5r/min，公稱傳動比I=n1／n2=1500／1.5=1000，每天24h連續運轉，小時負荷利用率100％，環境溫度約50℃，輸入輸出端無彼向負荷，安裝在大廠房內，油池潤滑，底座聯接，試選行星減速器的型號規格。

解：

 (1)按機械強度計算選用，按附錄B查知帶式輸送機為中等；中擊載荷，查表A17得KA=1.5，按表A18得SA=1.4
則： P2m-P2KASA=55X1.5X1.4=115.5kW
當i=1000，n1二1500r／min，查表A11知NCZDl250P1=132.6>115.5kW．

(2)由于環境溫度較高，應驗算熱平衡時臨界功率PGl>P2t，按已知條件查表A18—表A20，得f1=1.6，f2=1，P2／P1=0.415，f3=1.31
P2t=P2fl~B=55X1.6X1X1.31=115.28kW
P2t=P2flf2f3=55X1.6X1X1.37=115.28kW

查表A12得PG1=262>115.28kW
工作狀態的熱功率小于減速器的熱平衡功率，因此無需增加冷卻措施。
結論：選NCZDl250i=1000是合適的，軸端無徑向負荷軸伸安全系數不必校核。
